Węgar

Boki otworu okiennego lub drzwiowego wyglądają niepozornie, ale to od ich geometrii i stanu zależą prawidłowy montaż stolarki, szczelność połączenia oraz wykończenie wnętrza. Jednym z elementów tworzących takie boczne ograniczenie jest węgar, którego nie należy automatycznie utożsamiać z ościeżnicą ani z całym ościeżem.

Co to jest węgar w architekturze?

Węgar to pionowy element albo boczna część konstrukcji ograniczająca otwór drzwiowy lub okienny. W tradycyjnym budownictwie mógł mieć postać drewnianego słupa, kamiennego bloku lub odpowiednio ukształtowanego fragmentu muru. Węgarki po obu stronach otworu mogą przejmować reakcje z nadproża, lecz ich rzeczywista funkcja nośna zależy od konstrukcji ściany.

Nazwy węgar używa się również w odniesieniu do uformowanego boku otworu, przy którym osadza się stolarkę. Nie jest to jednak element ruchomy ani rama należąca do drzwi lub okna.

Jak wygląda węgar i gdzie się znajduje?

Węgar biegnie pionowo po lewej lub prawej stronie otworu, najczęściej od podłogi albo parapetu do nadproża. Może wyglądać jak płaska krawędź muru, drewniany słup, kamienne obramienie lub profilowany element z uskokiem. Taki uskok, nazywany węgarkiem, częściowo zachodzi przed ramę i nie powinien być mylony z całym węgarem. W gotowym budynku element bywa zakryty tynkiem, okładziną lub opaską, dlatego widoczna pozostaje tylko powierzchnia wykończonego ościeża.

Jakie funkcje pełni węgar w otworze drzwiowym i okiennym?

Węgary wyznaczają boczne granice oraz szerokość otworu, a w rozwiązaniach konstrukcyjnych stanowią strefę oparcia nadproża i przekazywania obciążeń na ścianę. Zapewniają też stabilne podłoże do zamocowania ościeżnicy drzwiowej albo ramy okiennej. Węgar z uskokiem może osłaniać część połączenia montażowego przed deszczem, wiatrem i uszkodzeniami, ale nie zastępuje prawidłowego uszczelnienia. Przy drzwiach pomaga ukształtować wnękę i ograniczyć światło przejścia, a w dawnych konstrukcjach drewnianych mógł również prowadzić lub podtrzymywać zamknięcie. W otworze okiennym wpływa ponadto na głębokość osadzenia ramy, ilość światła wpadającego do wnętrza i sposób wykonania parapetów oraz ocieplenia.

Jakie są rodzaje węgarów?

Ze względu na konstrukcję wyróżnia się węgary murowane, drewniane oraz kamienne, spotykane głównie w budynkach historycznych i reprezentacyjnych obramieniach. Pod względem kształtu mogą być proste, profilowane, rozglifione albo wykonane z uskokiem tworzącym węgarek. Węgary konstrukcyjne uczestniczą w przenoszeniu obciążeń, natomiast ukształtowane wyłącznie w warstwie elewacyjnej lub okładzinie pełnią przede wszystkim funkcję osłonową i dekoracyjną. Rodzaj należy rozpoznawać na podstawie układu ściany i nadproża, ponieważ sam wygląd po otynkowaniu nie przesądza o funkcji nośnej.

Węgary proste i rozglifione

Węgar prosty biegnie zasadniczo prostopadle do lica ściany, dzięki czemu szerokość otworu nie zmienia się wyraźnie na jego głębokości. Węgar rozglifiony jest ustawiony ukośnie, a otwór rozszerza się ku jednej stronie ściany; takie ukształtowanie stosowano między innymi w grubych murach, aby zwiększyć dopływ światła lub pole widzenia.

Węgary uskokowe i wielouskokowe

Węgar uskokowy ma cofnięcie tworzące węgarek, czyli krawędź zachodzącą na element osadzony w otworze albo wyznaczającą miejsce jego oparcia. Wariant wielouskokowy składa się z kilku kolejnych stopni i jest charakterystyczny między innymi dla rozbudowanych portali romańskich oraz gotyckich. Uskoki mogą należeć do zasadniczej struktury muru lub być odtworzone w okładzinie.

Węgary profilowane i rustykowane

Węgary profilowane mają opracowane krawędzie, na przykład fazy, wałki, ćwierćwałki, wklęski lub zestaw kilku profili biegnących wokół otworu. Odmianą o mocniej zaznaczonym podziale są węgary rustykowane, z powierzchnią rozczłonkowaną na pozorne albo rzeczywiste bloki i pasy o wyraźnych spoinach. Profilowanie nie przesądza o nośności, ponieważ może być wykonane zarówno w elemencie konstrukcyjnym, jak i w cienkiej warstwie wykończeniowej.

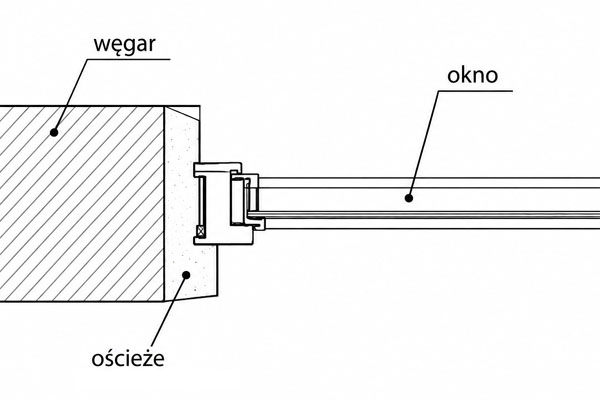

Czym różni się węgar od ościeża, glifu i ościeżnicy?

Węgar jest pionowym elementem albo konstrukcyjnym bokiem otworu, natomiast ościeże oznacza powierzchnie otworu w grubości ściany, obejmujące jego boki, a zależnie od użycia terminu także część górną i dolną. Glif to widoczna, często ukośnie rozchylona powierzchnia ościeża, ukształtowana tak, aby poszerzyć dostęp światła lub poprawić proporcje wnęki. Ościeżnica jest osobną ramą osadzaną w otworze, do której mocuje się skrzydło drzwiowe albo elementy okucia. W praktyce wykonawczej nazwy węgar i ościeże bywają stosowane wymiennie, lecz pierwsza odnosi się przede wszystkim do elementu bocznego, a druga do powierzchni wnęki.

Element otworu a zamontowana rama
Węgar i ościeże należą do opisu otworu budowlanego, natomiast ościeżnica jest wyrobem stolarskim lub ślusarskim wprowadzanym do tego otworu. Po demontażu ościeżnicy nadal istnieją ościeża i boczne krawędzie otworu, choć ich powierzchnie mogą wymagać naprawy. Z tego powodu wymiar w świetle ościeży nie jest tym samym co wymiar w świetle ościeżnicy.

Glif jako sposób ukształtowania ościeża
Glif nie jest odpowiednikiem całego ościeża, lecz określeniem jego widocznej części lub charakterystycznego rozchylenia powierzchni. Nie każde ościeże musi więc tworzyć glif w ścisłym znaczeniu, szczególnie gdy jego płaszczyzny są proste i nie mają rozwarcia. W języku wykonawczym słowem glif często nazywa się jednak także prostą, wykończoną wnękę przy oknie lub drzwiach.

Jak uniknąć niejednoznaczności w dokumentacji
Na rysunkach i w ustaleniach wykonawczych warto wskazywać konkretnie lewe albo prawe ościeże, glif wewnętrzny lub zewnętrzny oraz ościeżnicę jako osobny element. Samo słowo węgar może oznaczać boczną część otworu, jej krawędź albo ukształtowany uskok, zależnie od lokalnej praktyki. Jeżeli termin wpływa na zakres robót lub wymiar, powinien zostać doprecyzowany przekrojem albo detalem.

Jakie materiały stosuje się do wykonania węgarów?

W ścianach murowanych węgary powstają z tych samych elementów co mur, na przykład z cegły ceramicznej, bloczków silikatowych, betonu komórkowego lub pustaków ceramicznych, przy czym krawędź otworu musi być przewiązana i wykonana zgodnie z projektem. W konstrukcjach szkieletowych oraz tradycyjnych ścianach drewnianych stosuje się słupy z drewna konstrukcyjnego. W budownictwie historycznym spotyka się węgary z ciosów kamiennych, a we współczesnych fasadach także elementy żelbetowe lub stalowe wynikające z układu nośnego. Tynk, płyta gipsowo-kartonowa, klinkier czy kamienna okładzina są zwykle wykończeniem węgara, a nie jego zasadniczą konstrukcją.

Elementy uzupełniające w murach systemowych
Przy otworach warto stosować przewidziane dla danego systemu elementy połówkowe, narożne lub docinane bloczki i pustaki, zamiast wypełniać brakujące fragmenty przypadkową cegłą. Pozwala to zachować właściwe przewiązanie muru, szerokość spoin i jednorodne podłoże pod tynk.

Drewno lite, KVH i drewno klejone
W lekkim szkielecie wykorzystuje się najczęściej sortowane wytrzymałościowo drewno iglaste, zwłaszcza sosnowe lub świerkowe, a tam, gdzie liczy się stabilność wymiarowa, także drewno KVH albo klejone warstwowo. W obiektach zabytkowych może występować dąb, jednak przy uzupełnieniach ważniejsza od samego gatunku jest zgodność przekroju, wilgotności i właściwości nowego elementu z istniejącą konstrukcją.

Żelbet monolityczny i prefabrykowany
Węgar żelbetowy może być betonowany razem ze ścianą lub wykonany jako część prefabrykowanego elementu elewacyjnego. Sprawdza się przy dużych otworach i znacznych obciążeniach, lecz ze względu na wysoką przewodność cieplną betonu wymaga poprawnego powiązania z warstwą izolacji.

Stal, aluminium i kamień naturalny
W konstrukcjach stalowych stosuje się profile walcowane, zamknięte albo gięte, natomiast w lekkich fasadach systemowych rolę bocznej krawędzi otworu mogą przejmować profile aluminiowe z przekładką termiczną. Kamienne węgary wykonuje się między innymi z piaskowca, wapienia lub granitu; dobór kamienia zależy od konstrukcji obiektu, lokalnej tradycji oraz odporności materiału na warunki zewnętrzne.

Jaką rolę pełni węgar przy montażu drzwi?

Węgary wyznaczają szerokość i pion boków otworu, dlatego przed montażem trzeba sprawdzić ich geometrię, wymiary na kilku wysokościach oraz stan podłoża. Luźny tynk należy usunąć, ubytki naprawić, a miejsca mocowania dobrać tak, aby kotwy lub wkręty trafiały w nośną część ściany, nie w samą warstwę wykończeniową. Ościeżnicę ustawia się w pionie i poziomie na klinach lub podkładkach, mocuje mechanicznie do boków otworu, a szczelinę wypełnia materiałem dostosowanym do systemu montażowego. Piana poliuretanowa izoluje i wypełnia połączenie, ale sama nie powinna zastępować wymaganych łączników mechanicznych. Krzywy, spękany albo zbyt słaby węgar może powodować skręcenie ościeżnicy, ocieranie skrzydła i pękanie wykończenia wokół drzwi.

Jak węgary wpływają na wygląd okien i drzwi?

Szerokość, głębokość i profil węgarów decydują o tym, czy okno lub drzwi wyglądają na głęboko osadzone, czy niemal zlicowane ze ścianą. Proste, gładko otynkowane boki pasują do współczesnych elewacji, natomiast kamienne profile, ceglane obramienia i dekoracyjne uskoki podkreślają charakter budynków tradycyjnych. Rozglifione węgary optycznie poszerzają wnękę i zwiększają widoczność światła od strony pomieszczenia. Węgarek zachodzący na ramę może ją wizualnie wysmuklić, lecz zbyt głębokie zasłonięcie ogranicza dostęp światła i może kolidować z okuciami lub odwodnieniem okna. Efekt zależy również od równości krawędzi, jednakowej szerokości glifów oraz starannego połączenia tynku, opasek i parapetów.

Przed naprawą, przebudową lub poszerzeniem otworu trzeba ustalić, czy węgar uczestniczy w podparciu nadproża albo stanowi część konstrukcji ściany. Takiego elementu nie należy usuwać ani podcinać wyłącznie na podstawie oględzin wykończenia - wątpliwości powinien rozstrzygnąć konstruktor.
